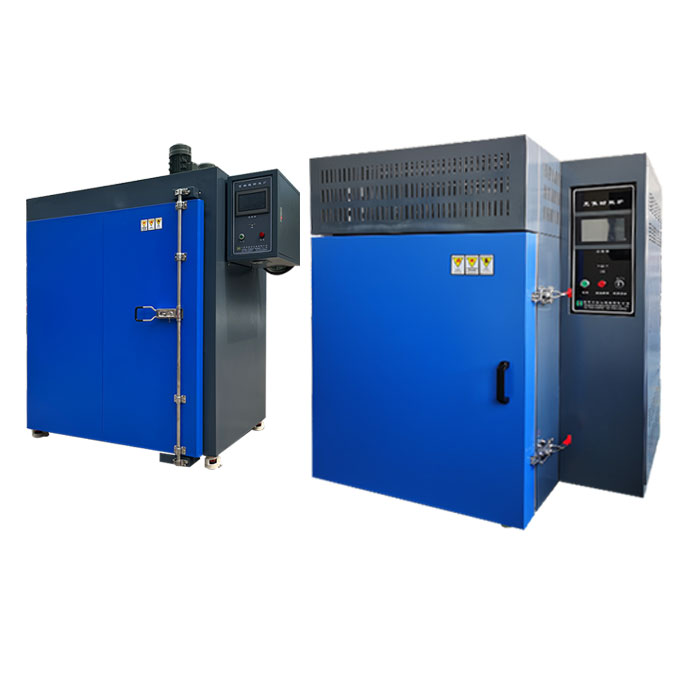

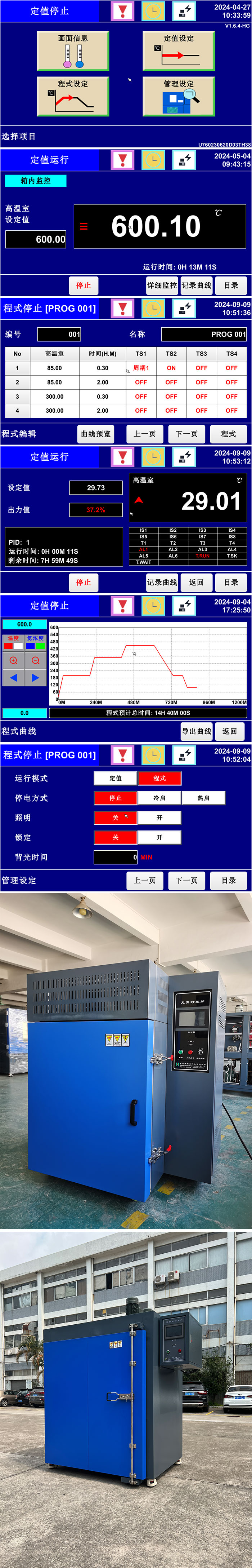

设备图一张，仪面功能画面说明一组
功能简介：
本系列可编程高温时效炉主要用于金属材料的高温时效处理，采用可编程控制方式，其主要特征是可预先编写多段升温，保温程序，各段的温度，升温速率，时间均可通过编程设定，以实现不同的时效工艺对温度控制的要求，完成时效后自动吹入冷空气，加速降温，全程自动控制，与传统时效炉相比，效率更高，操作更安全.
技术特点：
Ø 大容程程式预置，程式数量多达120个，
Ø 每个程式最多可编写100段
Ø 高效风道循环设计，温度均匀度极高.
Ø 精确的温度控制和计时控制，保证时效质量
Ø 实时温度曲线显示，直观显示设备运行状态.
Ø 电子记录仪功能，每次运行，自动生成记录档案。全程记录温度数据，方便生产倒查管理.
Ø USB数据导出功能，可导出历史运行数据.
Ø 时效完成后自动吹入冷风加速降温，提高生产效率.
可编程高温时效炉技术能数表
|
标准型号
|
HGT-P-150L/M/H
|
HGT-P-225L/M/H
|
HGT-P-408L/M/H
|
HGT-P-800L/M/H
|
HGT-P-1000L/M/H
|
|
型号说明
|
HG：公司代码 T：温度，P:可编程控制，XXX：内容积，L/M/H：最高温度L（200度），M（400度） H (600度）
|
|
容积
|
150L
|
225L
|
408L
|
800L
|
1000L
|
|
内尺寸cm
|
H60XW50XD50
|
H75XW60XD50
|
H85XW80XD60
|
H100XW100XD80
|
H100XW100XD100
|
|
外尺寸cm
|
详见各型号设备技术规格书
|
|
最高时效温度
|
L:200℃（极限250℃），M：400℃（极限430℃），H：600℃（极限610℃）
|
|
温度参数
|
温度控制波动度±0.5℃，温度控制均匀度：200℃内≦±2℃，201～400℃时≦±3℃，401～600℃时≦±5℃
|
|
升温控制
|
可选择以设备最大能力升温，也可通过编程方式，以设定的升温速率升温
|
|
控制器
|
7寸彩色触屏可编程温度控制器
|
|
数据记录
|
控制器自带电子记录仪功能
|
|
数据导出
|
USB接口导出，可选择导出数据（电子表格式）或曲线（图片格式）
|
|
内箱材质
|
不锈钢或高温不变形之镀铝板（工作温度高于250℃时选用高温不变形镀铝板）
|
|
外箱材质
|
冷板或高温不变形镀铝板喷涂（工作温度高于250℃用高温不变形镀铝板）
|
|
热源及其控制
|
310S材质超高温电热管加热，无机械触点SSR固态输出.
|
|
降温冷源
|
时效结束后自动吹入室外冷空气，加速降温
|
|
电气保护
|
电源相序保护，风机过载保护
|
|
超温保护
|
绝对超温保护：当实测温度超过设备最高限值时，切断加热回路，相对超温保护：当实测温度超过设定值5℃时，切断加热回路
|
|
干烧保护
|
循环风机不转或发生故障时，切断加热回路，防止局部温度过高.
|
|
标准配置
|
测试层板2层，USB接口一个
|
|
电源要求
|
三相五线380V，功率（具体见各型号规格书）
|
|
环境要求
|
通风环境
|
