型号
|
HGTN-150L/M/H
|
HGTN-225L/M/H
|
HGTN-408L/M/H
|
HGTN-800L/M/H
|
HGTN-1000L/M/H
|
|
型号说明
|
HG：公司代码，TN:高温充N，L/H/M：最高温度：L:200度，M:400度.H:600
|
|
容积
|
150L
|
225L
|
408L
|
800L
|
1000L
|
|
内尺寸cm
|
H60XW50XD500
|
H75XW60XD50
|
H85XW80XD60
|
H100XW100XD80
|
H100XW100XD100
|
|
外尺寸cm
|
详见各型号设备技术规格书（不同使用温度保温层厚度不同）
|
|
温度范围
|
L:RT+10～200℃（极限230℃），M：RT+10～400℃（极限410℃），H：RT+10～600℃（极限610℃）
|
|
温度控制参数
|
温度波动：≦±0.5℃，温度均匀度：200℃内≦±2℃，201～400℃时≦±3℃，401～600℃时≦±5℃
|
|
控制器
|

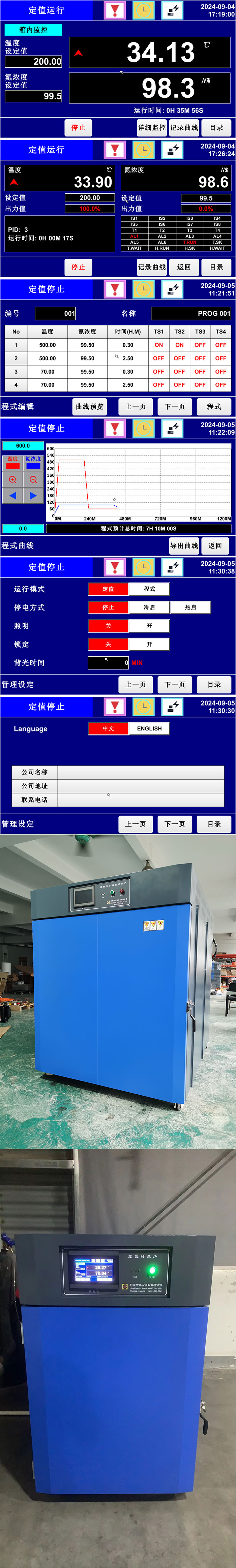

7寸彩色触屏可编程温度控制器，自动氮气置换，达到设定浓度才可加热升温.
|
|
传感器
|
温度传感器：超高温K型热电偶，氮气传感器：高灵敏度电子传感变送器
|
|
供氮方式
|
恒温时微量供氮，确保炉内氮气处于微正压状态，防止箱外空气泄入，降温时打开旁通阀，注入更多氮，加速降温.
|
|
供氮压力
|
0.1～0.6Mpa
|
|
数据记录
|
控制器自带电子记录仪功能。全记录炉内温度和浓度.
|
|
数据导出
|
USB接口导出，可选择导出数据（电子表格式）或曲线（图片格式）
|
|
内箱材质
|
不锈钢或高温不变形之镀铝板（工作温度高于300℃用高温不变形镀铝板）
|
|
外箱材质
|
冷板或高温不变形镀铝板喷涂（工作温度高于300℃用高温不变形镀铝板）
|
|
热源及其控制
|
310S不锈钢电热管加热，无机械触点SSR固态输出控温.
|
|
降温方式
|
吹入N2实现快速降温（快速降温需消耗较多N2气）
|
|
电气保护
|
电源相序保护，风机过载保护
|
|
N2不足保护
|
N2浓度不足停止加热
|
|
超温保护
|
绝对超温保护：当箱内实测温度超过设备最高限值时，切断加热回路，相对超温保护：当箱实测温度超过设定值5℃时，切断加热回路
|
|
干烧保护
|
当循环风机发生故障时，切断加热回路，防止设备局部高温
|
|
标准配置
|
测试层板2层，USB接口一个，N2接入口一个.
|
|
电源要求
|
三相五线380V，功率（详见各型号规格书）
|
|
环境要求
|
通风散热良好的环境
|
|
气源要求
|
用户需配置液态N或制氮设备，压力0.1MPa～0.6MPa
|
